Ozubená kola: Kompletní průvodce pro konstruktéry

Úvod: víc než jen „kolečko se zuby"

Od antických mechanismů až po robotické paže pracující dnes na oběžné dráze — ozubená kola patří k nejstarším a zároveň nejdůležitějším strojním prvkům vůbec. Pro konstruktéra ale ozubené kolo není jen kolečko se zuby. Je to precizní nástroj pro transformaci energie, krouticího momentu a rychlosti, jehož správný návrh rozhoduje o tom, jestli výsledný stroj bude spolehlivě sloužit roky, nebo se zničí při prvním zatížení. Tento článek probírá téma do hloubky: historii, fyzikální principy, jednotlivé typy převodů, jejich uložení a — což bývá v tutoriálech často opomíjeno — nejčastější konstrukční chyby, kvůli kterým hobby i profesionální projekty selhávají.

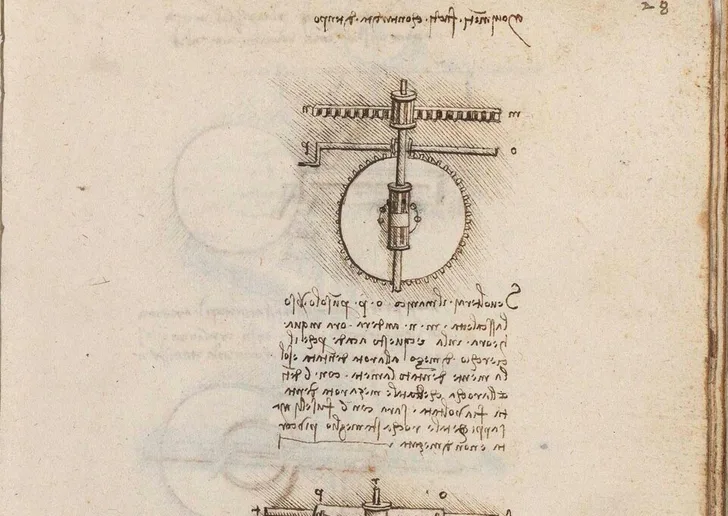

Zdroj: Biblioteca Nacional de España, Codex Madrid I (folio 28r), volné dílo — Wikimedia Commons

Historie: od bronzu k nanometrům

Historie ozubených převodů sahá mnohem hlouběji, než by čtenář čekal od strojního prvku, který dnes bereme jako samozřejmost.

Antikythérský mechanismus

Nejslavnějším a nejstarším dochovaným příkladem sofistikovaného ozubeného mechanismu je takzvaný Antikythérský mechanismus. Řečtí lovci hub ho v roce 1901 vylovili z vraku lodi potopené u ostrova Antikythéra; samotné zařízení je datováno do 2. století př. n. l., byť se odhady jednotlivých badatelů pohybují v rozmezí od roku 205 do roku 87 př. n. l.¹ Uvnitř dřevěné skříňky o rozměrech zhruba 34 × 18 × 9 cm se dochovalo nejméně 30 bronzových ozubených kol, z nichž největší měří v průměru asi 13 centimetrů.¹

Nešlo přitom o žádnou jednoduchou hračku. Mechanismus dokázal pomocí epicyklického uspořádání kol (principiálně blízkého dnešnímu diferenciálu) modelovat nepravidelný pohyb Měsíce, počítat polohy Slunce a tehdy známých planet, predikovat sluneční i měsíční zatmění celé desítky let dopředu a sledovat čtyřletý cyklus antických olympijských her.¹ Badatelé ho proto označují za nejstarší známý analogový počítač — a mechanickou složitost srovnatelnou s Antikythérským mechanismem prý strojaři znovu dosáhli až s evropskými astronomickými hodinami ve 14. století, tedy o zhruba 1500 let později.¹ Dnes je mechanismus (spolu s dalšími dochovanými fragmenty) vystaven v Národním archeologickém muzeu v Athénách.¹

Kdo první popsal ozubené kolo? Spornější otázka, než se zdá

Otázka, kdo jako první písemně popsal ozubené soukolí, nemá jednoznačnou odpověď a čtenář by měl brát s rezervou každý zdroj, který tvrdí opak. Traktát tradičně přisuzovaný Aristotelovi a známý jako Mechanica (Mechanické problémy, cca 4.–3. století př. n. l.) popisuje přenos otáčivého pohybu mezi koly včetně obrácení směru otáčení při vzájemném dotyku. Aristotelovo autorství ale klasická filologie odmítla už v polovině 19. století a dnes se text považuje za pseudo-aristotelský — jedna z hypotéz (podložená spíš nepřímými indiciemi než jistotou) připisuje aspoň část textu Aristotelovu žáku a pozdějšímu vedoucímu Lykeia Stratónovi z Lampsaku, jinak se autorství obvykle přisuzuje obecně některému z peripatetiků.²¹⁴ Navíc zůstává sporné, jestli text popisuje skutečně ozubená kola, nebo jen hladká kola přenášející pohyb třením.

Bezpečněji doloženým a jednoznačnějším pramenem je až dílo Hérona Alexandrijského z 1. století n. l., který ve svých spisech popisuje konkrétní ozubené převody — mimo jiné v konstrukci mechanického odometru (měřiče ujeté vzdálenosti). Řada historiků techniky proto označuje právě Hérona za autora nejstaršího nesporného písemného popisu ozubeného soukolí, zatímco Aristotelova/pseudo-Aristotelova Mechanica zůstává spíš nejstarší dochovanou zmínkou o přenosu rotačního pohybu koly obecně.²

Renesance a Leonardo da Vinci

O více než tisíc let později se ozubeným koly podrobně zabýval Leonardo da Vinci. V takzvaném Madridském kodexu I, který vznikal přibližně mezi lety 1490 a 1505 (konkrétní skici ozubení bývají datovány kolem roku 1499), detailně rozkreslil základní strojní prvky — mimo jiné klecová kola (lucernová soukolí, tehdy běžný typ jednoduchého ozubení) a šnekové převody, které patří k originálnějším prvkům jeho konstrukčního odkazu.³ Zajímavý je i osud samotných kodexů: po přesunu do fondu Biblioteca Real v roce 1712 zůstaly kvůli chybnému zařazení v knihovních katalozích prakticky neznámé přes dvě stě let, než je americký badatel Jules Piccus v polovině 60. let 20. století znovuobjevil ve Španělské národní knihovně v Madridu — v literatuře se jako rok objevu uvádí nejčastěji 1965, veřejně byl nález oznámen v únoru 1967.¹²

Evolventa: matematický zlom 18. století

Skutečným technologickým zlomem, který umožnil masovou průmyslovou výrobu spolehlivých převodů, byl matematický popis evolventního ozubení. V letech 1754–1755 předložil Leonhard Euler Petrohradské akademii věd práci De aptissima figura rotarum dentibus tribuenda (O nejvhodnějším tvaru, jaký se má dát zubům kol), publikovanou roku 1760, na kterou v roce 1767 navázal dodatkem Supplementum de figura dentium rotarum.⁴

Euler v ní matematicky zdůvodnil, proč je pro tvar boku zubu nejvýhodnější evolventa — křivka, kterou opisuje bod na napnutém vlákně odvíjeném z kružnice (tzv. základní kružnice). Klíčová vlastnost evolventního ozubení je, že si zachovává konstantní poměr úhlových rychlostí i při drobné odchylce osové vzdálenosti mezi koly.⁴ To zní jako detail, ale prakticky jde o zásadní vlastnost: žádná reálná převodovka nemá nulovou výrobní toleranci, ložiska se opotřebovávají a materiál se teplotně roztahuje — evolventní ozubení díky své geometrii zůstává funkční, i když se osová vzdálenost mírně změní, zatímco jiné tvary zubu by při stejné odchylce začaly vibrovat nebo vůbec nezabíraly správně. V kombinaci s tím, že evolventní tvar lze efektivně vyrábět odvalovací frézou (hobováním) nebo obrážením se standardizovaným nástrojem nezávisle na počtu zubů, se stal evolventní profil prakticky univerzálním průmyslovým standardem, kterým je dodnes.

Princip fungování a základní fyzika

Základním účelem ozubeného převodu je přenos mechanické energie z jednoho hřídele na druhý při současné, přesně definované změně otáček a krouticího momentu.

Převodový poměr

Základní veličinou je převodový poměr, obvykle značený i, definovaný jako poměr počtu zubů hnaného kola (z2) k počtu zubů kola hnacího (z1):

i = z2 / z1 = n1 / n2 = M2 / (M1 · η)

kde n jsou otáčky [ot/min], M je krouticí moment [N·m] a η je účinnost převodu — ta se nikdy nerovná 100 %, protože část energie se vždy ztratí třením mezi zuby, v ložiskách a případně mícháním maziva.

Z tohoto vztahu plyne jedno ze základních pravidel mechaniky, které by měl znát každý konstruktér nazpaměť: co získáme na síle (momentu), to ztratíme na dráze, tedy na rychlosti otáčení. Převodovka s poměrem 10:1 desetkrát zvýší krouticí moment na výstupu, ale zároveň desetkrát sníží výstupní otáčky (po odečtení ztrát účinností). Žádná kombinace ozubených kol tento zákon zachování energie neobejde — jen ho různě „přerozděluje" mezi sílu a rychlost.

Proč nejsou zuby rovné? Evolventní profil v praxi

Jak bylo zmíněno v historické kapitole, naprostá většina moderních ozubených kol používá evolventní profil zubu. Prakticky to znamená, že se zuby po sobě při záběru neodvalují s prokluzem (jako by tomu bylo u čistě kruhového nebo cykloidního tvaru bez správné korekce), ale bod dotyku obou boků zubu se v rovině pohybuje po přímce, tzv. zásběrné přímce. To minimalizuje kluzné tření, opotřebení a hluk převodu — a je to důvod, proč se evolventní kola dají relativně bez obav mírně „posunout" na hřídeli nebo zapracovat s drobnou výrobní tolerancí, aniž by celý převod přestal fungovat.

Druhy ozubených kol a jejich uplatnění

Každý typ ozubení má své specifické vlastnosti, výhody a nevýhody, a volba správného typu je stejně důležitá jako správný výpočet převodového poměru.

Přehledová tabulka základních typů

Přesné planetové převody pro robotiku: harmonická a cykloidní převodovka

V robotice, kde je klíčová minimální vůle (backlash), se běžné planetové převodovky často nahrazují dvěma specializovanými konstrukcemi, které stojí za samostatný, hlubší popis.

Harmonická převodovka (Harmonic Drive)

Princip vlnového (harmonického) převodu vymyslel americký inženýr C. Walton Musser v polovině 50. let 20. století; komerčně ho od počátku 60. let uvedly na trh firmy United Shoe Machinery Corporation (dnešní Harmonic Drive LLC) a japonská Hasegawa Gear Works (dnešní Harmonic Drive Systems).⁵ Musserova myšlenka byla v době svého vzniku kontraintuitivní — místo aby se konstruktér snažil udělat převodovku co nejtužší, Musser naopak cíleně využil pružné deformace tenkostěnného kovového dílu.⁵

Mechanismus se skládá ze tří dílů: eliptického generátoru vln (vstup, osazený tenkým kuličkovým ložiskem), pružné ozubené objímky zvané flexspline (tenkostěnný ocelový „kalíšek" s vnějším ozubením, výstup) a pevného kruhového kola s vnitřním ozubením zvaného circular spline, upevněného v tělese převodovky. Eliptický generátor deformuje flexspline do elipsy, takže zuby zabírají jen ve dvou protilehlých zónách; při každé otáčce generátoru se flexspline vůči circular splines pootočí o rozdíl dvou zubů. Díky tomu, že zuby zůstávají v záběrové zóně trvale plně zabořené (na rozdíl od klasického soukolí, kde se jednotlivé páry zubů postupně střídají), dosahuje harmonická převodovka prakticky nulové vůle — výrobci ji proto marketingově označují přímo jako „zero backlash".⁵ To z ní dělá téměř univerzální volbu pro klouby humanoidních a průmyslových robotických paží, kde by i minimální vůle znamenala chybu v polohování na konci ramene.

Cykloidní převodovka

Druhou konstrukcí řešící stejný problém jiným způsobem je cykloidní převod. Vyvinul a v roce 1925 patentoval ho německý inženýr Lorenz Braren, který princip navrhl na základě zkušeností z práce hlavního konstruktéra firmy Friedrich Deckel v Mnichově a inspiraci si částečně přinesl z přesných mechanismů fotografických spouští — na principu pak v roce 1931 založil vlastní firmu Cyclo GmbH.⁶ Ve 30. letech 20. století navázal spolupráci s japonskou firmou, dnešní součástí koncernu Sumitomo Heavy Industries; zdroje se v přesném datování prvních kroků této spolupráce mírně rozcházejí (uvádí se rozmezí let 1932–1937 pro navázání spolupráce/licenci), shodují se ale na tom, že sériová výroba pod licencí v Japonsku začala v roce 1939.¹³

Zatímco harmonická převodovka spoléhá na pružnou deformaci tenkého kovu, cykloidní princip rozkládá zatížení rovnoměrně mezi víc valivých kontaktních bodů (kolíků a cykloidního kotouče) najednou, což jí dává výbornou odolnost proti rázovému zatížení a vysokou životnost. Dnešní varianta této technologie — takzvané RV převodovky (Rotary Vector), které kombinují planetový první stupeň s cykloidním druhým stupněm a vyrábí je mimo jiné právě Nabtesco — dosahuje v jediném kompaktním pouzdru převodových poměrů až kolem 400:1, vůle pod jednu úhlovou minutu a odolnosti proti rázovému přetížení až pětinásobkem jmenovitého momentu (typicky například při nouzovém zastavení ramene).⁷ Právě RV převodovky pohánějí klouby (typicky zápěstí a loket) u velké části dnešních průmyslových robotických ramen.

Pro orientaci v přesnosti: historicky se planetové převodovky dělily zhruba na dvě kategorie — běžné „nepřesné" s vůlí nad 20 úhlových minut a přesné pod 5 úhlových minut; dnešní trh mezi ně navíc vsunul středně přesnou kategorii 5–20 úhlových minut pro aplikace, které nepotřebují nejvyšší přesnost, ale víc než hrubou polohovou toleranci. Typický konvejerový pohon se dnes běžně pohybuje kolem 7 úhlových minut, zatímco systémy se zpětnovazební regulací polohy (tedy typicky robotické klouby) potřebují vůli pod 1 úhlovou minutu — přesně tam, kde operují harmonické a cykloidní převody.⁸

Průmyslové vs. robotické aplikace

Všeobecný průmysl

V těžkém průmyslu jde především o odolnost a životnost. Kola jsou vyrobena z kalených ocelí, broušena s mikronovou přesností a neustále mazána v olejové lázni nebo tukem. Konstruktér tu primárně řeší únavu materiálu při milionech zátěžných cyklů a tepelnou roztažnost při provozu v širokém rozsahu teplot — přesnost polohování na úrovni úhlových minut zpravidla není prioritou.

Robotika (průmyslová i servisní)

V robotice se priority obracejí: klíčová je přesnost a minimální vůle. Jak bylo popsáno výše, backlash je mezera mezi boky zubů, která se projeví ve chvíli, kdy robotické rameno změní směr pohybu — motor se sice pootočí, ale kvůli vůli se výstupní hřídel ještě chvíli nehne, což se v řídicím systému projeví jako chyba v poloze koncového bodu ramene. Proto se v kloubech moderních robotů prakticky výhradně používají harmonické nebo cykloidní převody popsané výše, ne běžné čelní nebo planetové soukolí.

Hobby a dětská robotika

Hobby robotika: 3D tisk a hliníkové profily

Konstruktéři v hobby sféře si dnes ozubená kola nejčastěji vyrábí sami — 3D tiskem z materiálů jako PETG nebo nylon (PA), případně je nechávají frézovat z duralu.

Mezi zmíněnými tiskovými materiály panují reálné rozdíly ve vhodnosti pro funkční, opotřebením namáhaná kola. Nylon se obecně považuje za nejodolnější a částečně samomazný materiál, je ale citlivější na vlhkost a tiskové podmínky (náchylnější k deformaci/kroucení). PETG nabízí solidní kompromis mezi odolností a snadností tisku a pro středně zatížená kola bývá praktickou volbou. ABS je pevnější a odolnější proti nárazu než základní PLA, ale stejně jako nylon se bez vyhřívané komory/krytu tiskárny může kroutit.⁹

Vzhledem k nižší rozměrové přesnosti FDM tisku ve srovnání s obráběním nebo vstřikováním se u tištěných kol vyplatí dvě praktická opatření:

• Volte větší modul (velikost zubů). Menší zuby jsou u vrstevnaté FDM struktury náchylnější k lámání a nepřesnostem na hraně vrstvy — u tištěných kol se proto typicky volí modul 1 až 2 mm i tam, kde by kovové kolo vystačilo s menším modulem.
• Počítejte s cíleně větší vůlí mezi zuby. Konstruktéři běžně do modelu zubu vloží drobný odsazovací offset (řádově 0,1–0,2 mm na bok zubu, tedy 0,2–0,4 mm celkové vůle v záběru), aby kompenzovali nepřesnost tisku — bez něj se kola často vzájemně zadírají hned po prvním sesazení.⁹

Modul: proč je důležité znát správné číslo

Modul (m) je základní standardizovaná veličina, kterou musí sdílet obě zabírající kola, aby do sebe vůbec zapadla. Definuje se jako podíl roztečného průměru kola (d) a počtu jeho zubů (z): m = d / z, udávaný v milimetrech.¹⁰ V anglosaských zemích se místo modulu tradičně používá takzvaný diametrální rozestup zubů (Diametral Pitch, DP), udávaný v počtu zubů na palec, s převodním vztahem m = 25,4 / DP.¹⁰ Pro drobnou hobby a stavebnicovou praxi se běžně používají standardizované moduly 0,5, 1, 1,5 nebo 2 — což usnadňuje jak návrh, tak nákup hotových kol nebo výpočet přesné osové vzdálenosti mezi hřídelemi.

Dětská robotika: LEGO, VEX, Merkur

Stavebnice jako LEGO Technic jsou skvělou intuitivní školou mechaniky — dítě si na nich prakticky ověří, co znamená převodový poměr, aniž by muselo znát vzorec.

Zajímavé je, že LEGO nepoužívá standardní ISO modul, ale vlastní, firemní systém tzv. radiálního rozestupu (radial pitch): u původní rodiny ozubených kol z roku 1977 (8, 16, 24 a 40 zubů — 16zubé kolo přibylo o dva roky později, v roce 1979) platí radiální rozestup 16, tedy roztečný poloměr v milimetrech se spočítá jako počet zubů dělený šestnácti.¹¹ V praxi to znamená příjemnou shodu: roztečný průměr kola v milimetrech zhruba odpovídá počtu jeho zubů (24zubé kolo má roztečný průměr blízký 24 mm), což usnadňuje odhad rozměrů modelu z hlavy.¹¹ Je ale dobré vědět, že jde o firemní konvenci, ne o veřejně publikovanou technickou specifikaci — LEGO oficiální geometrické výkresy svých ozubených kol nezveřejňuje, dnešní údaje pocházejí z pečlivé reverzní analýzy komunity stavebníků.

Hlavní praktické úskalí stavebnic je jejich konstrukční limit: jsou navržené pro nízké zatížení odpovídající vlastní hmotnosti a motorkům dodávaným ve stejné sadě. Při použití výkonnějších motorů, než pro jaké byla stavebnice navržena, dochází k přeskakování zubů (kolo se pod zátěží protočí, aniž by se posunulo o celý zub) nebo k ohýbání spojovacích os, což vede k rychlé destrukci mechanismu.

Konstrukční uložení: kritická část návrhu

Mnoho začínajících konstruktérů udělá zásadní chybu právě v tom, jak kolo na hřídel a motor ke kolu připevní — přitom právě tady se nejčastěji rozhoduje o životnosti celého mechanismu.

Jak uchytit kolo na hřídel

1. Lisovaný spoj — kolo je na hřídel nalisováno silou. Levné a rychlé řešení, ale nerozebíratelné a náchylné k protočení při přetížení.
2. Červík (stavěcí šroub, set screw) — šroubek procházející nábojem kola, který dosedá na hřídel. Pozor: aby spoj skutečně držel, musí šroubek vždy dosedat na plošku vybroušenou na hřídeli (tzv. D-shaft), jinak se při větším zatížení prakticky okamžitě protočí.
3. Pero a drážka — průmyslový standard, schopný přenášet velké krouticí momenty spolehlivě a opakovaně.
4. Svěrná pouzdra (shaft collar/clamping hub) — z hlediska poměru cena/spolehlivost často nejlepší řešení jak pro hobby, tak profesionální stavby; náboj rovnoměrně stahují kolem celého obvodu hřídele bez nutnosti vybroušené plošky.

Uchycení motoru

Motor by nikdy neměl být jediným nosným prvkem převodovky, pokud k tomu není přímo konstrukčně určen (jako u integrovaných převodových motorů). Časté chybné řešení je motor přišroubovaný k tenkému plechu nebo 3D tištěnému držáku, který se pod zátěží mírně prohne — tím se zvětší osová vzdálenost mezi hřídeli, zuby se od sebe oddálí a záběr převodu se zhorší nebo úplně zanikne. Správné řešení naopak motor ukotví k tuhému rámu (šasi), který jednou provždy definuje přesnou a neměnnou osovou vzdálenost mezi hnacím a hnaným hřídelem.

Kdy váha ničí převody: axiální a radiální síly

Tady se v praxi láme chleba mezi amatérskou a profesionální konstrukcí — a je to bod, který drtivá většina tutoriálů pro začátečníky vynechává.

Kdy zatížení působí přímo na hřídel motoru

Pokud je u jednoduchého vozítka kolo nasazené přímo na výstupní hřídel motoru s převodovkou, celá hmotnost stroje (radiální zatížení) působí na ložiska uvnitř samotného motoru. Ložiska drobných hobby motorů na takové zatížení typicky nejsou dimenzovaná — hřídel se postupně ohne, ložisko se vydře a motor se buď zadře, nebo v horším případě přehřeje a shoří.

Kdy soustrojí přenáší váhu stroje samostatně

U správně navrženého stroje je hřídel nesoucí zátěž (typicky pojezdové kolo) uložen ve vlastních, k rámu pevně připevněných ložiscích. Ozubené kolo na tomto hřídeli pak přenáší výhradně krouticí moment, ne hmotnost stroje. Klasickým příkladem je pásový podvozek: hnací ozubené kolo tanku by nemělo nést váhu vozidla vůbec — tu nesou samostatná pojezdová kola, zatímco hnací kolo pás pouze „tahá" vpřed.

Zlaté pravidlo konstruktéra proto zní: oddělujte přenos výkonu (momentu) od nesení zátěže (hmotnosti). Kdykoli to konstrukce dovolí, veďte silovou dráhu hmotnosti stroje mimo ozubená kola a jejich hřídele.

Kdy se ozubeným kolům vyhnout

Ozubená kola nejsou univerzálním řešením pro každý přenos síly a zkušený konstruktér ví, kdy sáhnout po alternativě.

Situace, kdy zvolit jinou technologii:

• Velké vzdálenosti mezi hřídeli. Pro přenos síly na vzdálenost desítek centimetrů by řetěz ozubených kol byl zbytečně těžký, drahý a náročný na přesné uložení každého mezikola. Řešením je řemenový nebo řetězový převod.
• Prostředí s extrémní nečistotou. Otevřené ozubené převody špatně snášejí písek a prach — abrazivní částice mezi zuby fungují jako brusná pasta a soukolí rychle opotřebí. Vhodnější je zakrytovaný řetězový převod nebo přímý pohon (direct drive).
• Vysoké otáčky bez odpovídajícího mazání. Plastová kola se při vysokých otáčkách bez mazání během jednotek minut zahřejí třením natolik, že se začnou tavit.

Nejčastější chyby, kterých se i zkušenější konstruktéři dopouštějí:

• Nedostatečné mazání. I plastová kola prospívá potřít tenkou vrstvou vhodného tuku (pozor na chemickou kompatibilitu maziva s konkrétním plastem — některá minerální maziva mohou některé plasty postupně narušovat).
• Příliš malá osová vzdálenost. Pokud jsou kola „vtlačena" k sobě víc, než odpovídá jejich teoretické roztečné vzdálenosti, prudce roste tření, teplota v ozubení a proudový odběr motoru. Mezi koly je vždy potřeba ponechat minimální vůli, orientačně na tloušťku listu papíru.

Závěr: mechanická výhoda, která nezastarává

Ozubené převody jsou fascinující disciplínou spojující geometrii, materiálové inženýrství a cit pro konstrukční detail. Ať už čtenář staví robota z LEGO Technicu, nebo navrhuje průmyslový dopravník, platí stejné pravidlo: preciznost v uložení hřídelí a pochopení fyzikálních limitů zvoleného materiálu je to, co dělí funkční stroj od hromady kovového nebo plastového šrotu.

Robotika se dlouhodobě posouvá směrem k přímým pohonům (direct drive) a sofistikovanému elektronickému řízení, které v některých aplikacích ozubené převody zcela obchází. Přesto mechanická výhoda ozubeného kola — schopnost v malém a levném balení znásobit krouticí moment s minimálními ztrátami — zůstává nepřekonaná všude tam, kde je potřeba hrubá síla v kompaktním prostoru. Harmonické a cykloidní převody navíc ukazují, že se samotný princip ozubeného kola za poslední století nezastavil, ale naopak se vyvinul do podob, které by autorům z Antikythéry i Leonardu da Vinci připadaly stejně fascinující jako dnešním konstruktérům robotických paží.
